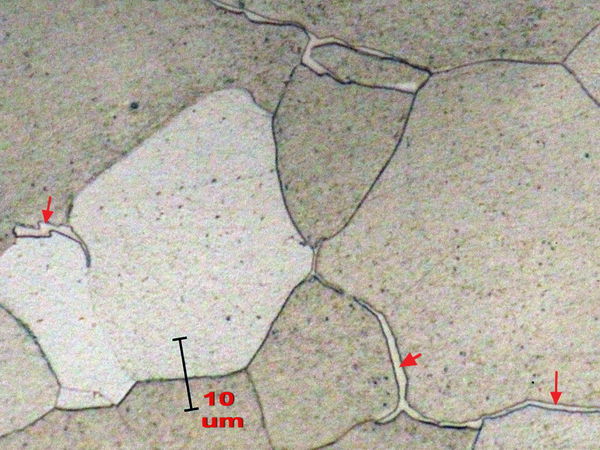

模具鋼是"過共析"鋼, 熱處理不當時晶界會產生"晶界碳化物"而使"韌性極度劣化". 極低碳鋼(<0.10C%)的退火組織是 肥粒鐵F+波來鐵P(數量極少). 此時, 有些小面積的層片狀波來鐵P內的兩相(Ferrite+Karbide)會分離成只剩下圖中箭頭所指的"碳化物"K. 這個現象稱為"分離共析" 如果是共晶混合物的分離, 則稱為"分離共晶" (divorced eutectic), 也可譯成"離異共晶. 晶界上出現像這樣的碳化物(薄膜), 會使兩側的晶粒失去結合強度. 板金成形加工時就容易從該處裂開. 想像兩側是水泥中間是一塊玻璃板, 這樣的組合可以承受拉應力嗎?

引用自吳老師的部落格
